傾斜スクリューコンベア

製品情報

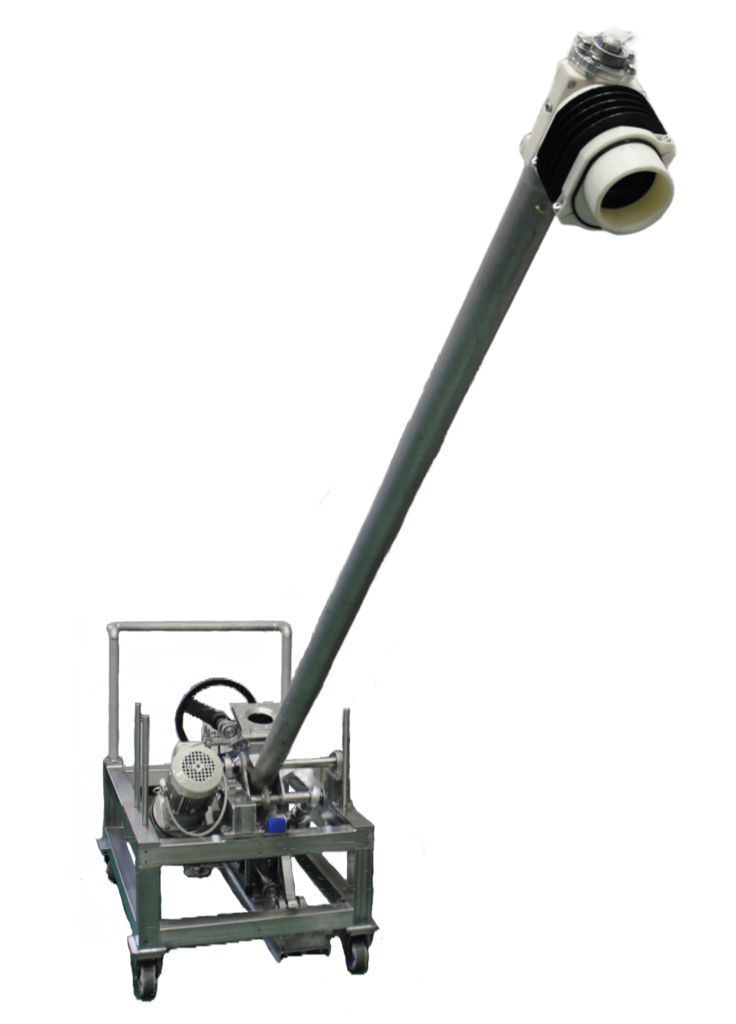

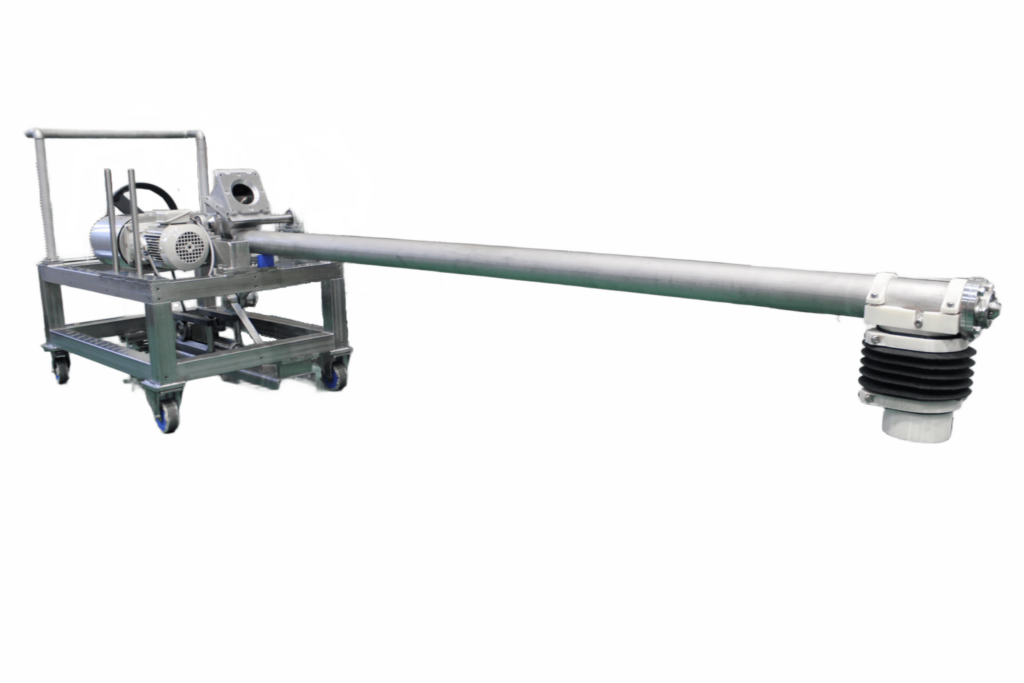

スクリューコンベアの外観
供給方法スクリュー回転数:インバータ可変制御
フィーダー径φ48.6 φ60.5 φ76.3 φ89.1 φ101.6
※その他サイズも対応可能
スクリュー芯あり
ホッパー設計製作承ります
ブリッジ対策ブリッジブレーカー(アジテータ)
蓋へ装着する撹拌羽根タイプ
傾斜時参考供給能力
傾斜角45度でのテスト
500kg/h (60Hz運転)
Sφ4 かさ比重0.5の樹脂ペレット使用
ユーティリティ電源AC200V三相(50/60Hz)
外径寸法選択仕様により異なる
重量参考値(L=3518mm):約200kg
※総重量は仕様により異なる

以下の場合におすすめ!

  • 原料の大量搬送がしたい
  • 上方への原料の搬送がしたい

傾斜で斜め搬送が可能に

最大45度の傾斜が可能で、上方への粉体搬送に向きます
水平型のコンベアに対して、角度45度でも供給能力は7割を保てます

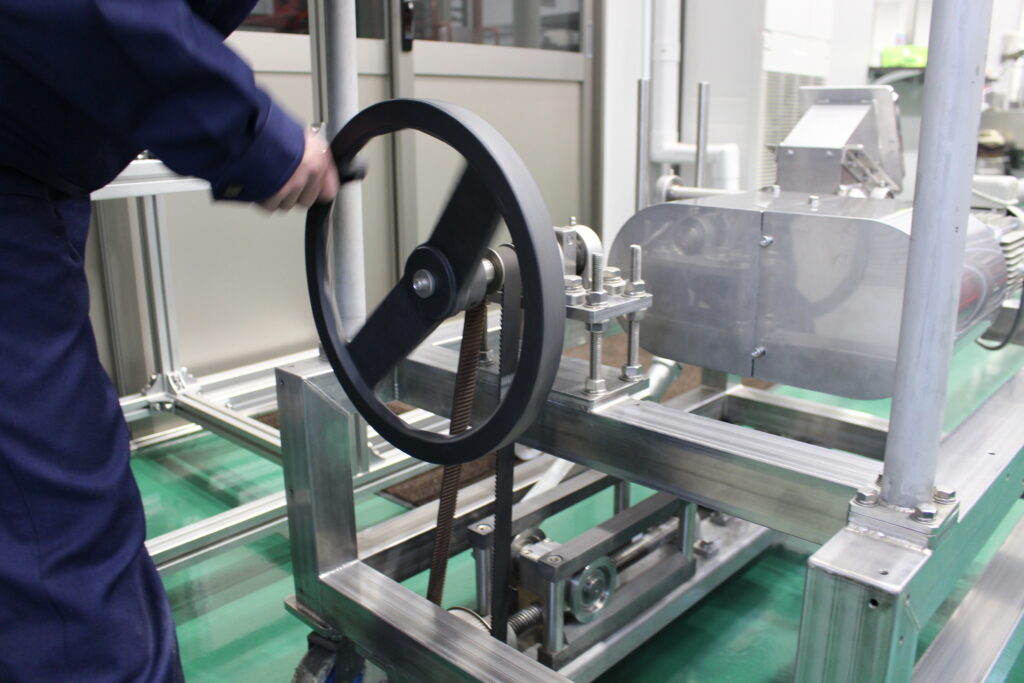

コンベアの角度もハンドル操作で簡単に調整可能です
コンベアの長さは1m~最大4mまで対応可能(投入口から排出口までの距離)

供給能力試算(参考)

粉体 かさ比重 0.5 効率 0.6 減速比 1/20, 60Hz

サイズφ48.6φ60.5φ76.3φ89.1φ101.6
能力12kg/Hr26.4kg/Hr52.2kg/Hr93kg/Hr196.2kg/Hr

垂直コンベアと傾斜コンベアの違い

垂直型と傾斜型は搬送する高さや設置スペース、原料の性状などに応じて使い分けます。

比較項目垂直スクリューコンベア傾斜スクリューコンベア
搬送方向垂直方向斜め上方向
主なメリット水平スペースを抑えやすい高さと水平距離を組み合わせて搬送しやすい
主な用途高所のホッパーへの補給、粉砕機への投入高低差のある設備間の搬送
選定時の確認事項垂直搬送能力、原料の性状、投入・排出条件傾斜角度、搬送距離、原料の性状

どちらの方式が適しているかは、必要な搬送高さだけでは決まりません。原料の種類や必要な搬送量、投入・排出位置、設置スペースを総合的に確認することが大切です。
